品牌：上海永策机械	型号：QJH-25球阀	材质：铸铁
连接形式：螺纹	工作温度：常温	介质温度：80（℃） ℃
公称压力：31.5（Mpa） Mpa	适用范围：机床，船舶，环保等行业	产品别名：QJH-25球阀

质量，联系电话：13681944853（崔小姐）
上海永策机械设备有限公司是一家液压配套专家、液压气动元件有：进口电磁换向阀、摆线马达、过滤器、齿轮泵、柱塞泵、电机、成套设备。以及液压系统、液压站、液压设备设计制造。专业设计制作液压系统、动力单元、液压设备、根据客户要求设计定做。专家级的设计，专业的水平让客户节省成本，高品质的产品才让客户用得放心。产品主要是针对：环卫液压系统改装、工程机械、挖机、冶金矿山、船舶机械、煤矿机械液压、木工机械设备、注塑机液压机械、打包机械、农业机械、汽车改装、机床设备、打桩拔桩、印染设备、各种液压站、那里能用到液压油那里就有液压产品出现。好的技术是客户来评价出来的、好的产品是客户用出来的。好的服务是客户一直想要的，只有让客户满意才有我公司发展的机会。液压阀，过滤器，客户有特殊要求可以来样定做，我公司可以完全达到客户满意的回答！上海永策机械设备有限公司地址：上海市黄浦区山西南路328号仓库地址：北京东路360弄3号底楼厂址：无锡市学前东路164号大门您的财富电话：021-65039692传真：021-33660567QQ: 791886802（技术指导：崔小姐13681944853）

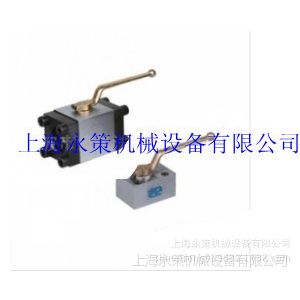

QJH液压球阀

QJH型号说明

QJ H -- * *

系列代号：QJ-球芯液压截止阀
压力等级：H-315bar
公称通径：6、10、15、20、25、32、40、50mm
连接形式：B-板式、F-法兰式、NL-内螺纹连接、 WL-外螺纹连接

<:section>

结构（图）尺寸

QJH-F型结构图结构尺寸

方法兰QJH液压球阀

型号	D	L	L1	L2	H	F	E	N
QJH-50F1	Ф62	170	30	17	104	118	55	240
QJH-65F1	Ф77	220	45	22	126	132	67	—
QJH-80F1	Ф91	240	45	25	139	142	75	—

QJH-NL液压球阀结构尺寸

内螺纹QJH液压球阀

型号	A	B	C	L	H×a	2-D
QJH-06NL	13.5	27	105	67	33×26	M16×1.5
QJH-10NL	16	40	105	76	36×32	M18×1.5
QJH-15NL	19	45	147	88	45×38	M27×2
QJH-20NL	25	46	185	100	55×48	M33×2
QJH-25NL	28.5	59	185	116	64×57	M42×2
QJH-32NL	37.5	74	240	130	84×75	M48×2
QJH-40NL	42.5	88	240	140	95×85	M60×2

QJH-WL液压球阀结构尺寸

外螺纹QJH液压球阀

型号	A	B	C	L	H×a	2-D
QJH-06WL	13.5	27	105	71	33×26	M16×1.5
QJH-10WL	16	40	105	86	36×32	M22×1.5
QJH-1WNL	19	45	147	96	45×38	M30×1.5
QJH-20WL	25	46	185	112	55×48	M36×2
QJH-25WL	28.5	59	185	122	64×57	M42×2
QJH-32WL	37.5	74	240	145	84×75	M52×2
QJH-40WL	42.5	88	240	163	95×85	M60×2

QJH-F液压球阀结构尺寸

圆法兰QJH液压球阀

型号	L	L1	H	H1	D	d1	d2	M
QJH-10F	103	105	44	36	Ф68	Ф22	Ф10	M10
QJH-15F	113	147	46	40	Ф75	Ф24	Ф15	M10
QJH-20F	117	185	48	42	Ф78	Ф30	Ф20	M10
QJH-25F	133	185	56	56	Ф100	Ф35	Ф23	M12
QJH-32F	145	240	63	62	Ф110	Ф45	Ф32	M12
QJH-40F	175	240	74	73	Ф130	Ф50	Ф38	M16

QJH-B液压球阀结构尺寸

QJH液压板式球阀

型号	A	B	C	L1	L2	L3	L4	L5	L6	H	N	d1	d2
QJH-10B	80	54	42	60	45	11	13	105	33	38	62	Ф8.5	Ф9
QJH-15B	92	58	44	56	52	6	18	147	39	42	77	Ф8.5	Ф14
QJH-20B	108	70	52	70	60	8.5	21.5	185	45	50	90	Ф11	Ф18
QJH-25B	125	75	60	80	72	11	20	185	54.5	55	99	Ф11	Ф24
QJH-32B	152	98	71	120	90	19	16	240	69.5	75	111	Ф13	Ф30
QJH-40B	185	120	93	150	110	23	20	240	80	90	129	Ф17	Ф38
